CC-Link IE TSN
Rede integrada aberta em toda a empresa de manufatura
Aproveitando uma rede integrada e aberta utilizando TSN*1 a tecnologia realiza a coleta de dados em tempo real do chão de fábrica para os sistemas de TI
O CC-Link IE TSN suporta comunicações TCP/IP e as aplica a arquiteturas industriais por meio de seu suporte a TSN, permitindo comunicações em tempo real. Com sua arquitetura de sistema flexível e amplos recursos de configuração e solução de problemas, o CC-Link IE TSN é ideal para construir uma infraestrutura de IIoT em toda a empresa de manufatura.
*1.TSN: Rede sensível ao tempo
O que é rede sensível ao tempo (TSN)?
TSN é a tecnologia padrão definida pelo IEEE que permite mensagens determinísticas na Ethernet padrão. A tecnologia garante comunicações determinísticas utilizando o método de sincronização de tempo (IEEE 802.1AS) e o método de compartilhamento de tempo (IEEE 802.1Qbv). Com a adição desses padrões à tecnologia Ethernet, a comunicação de controle em tempo real e a comunicação de informações não em tempo real podem ser misturadas, o que não é possível com as comunicações Ethernet convencionais.
Tecnologia TSN:
Recursos que utilizam a tecnologia TSN

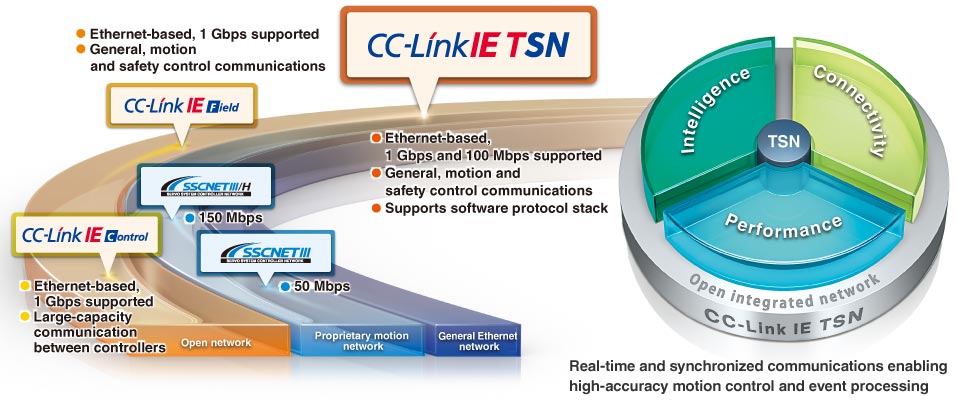

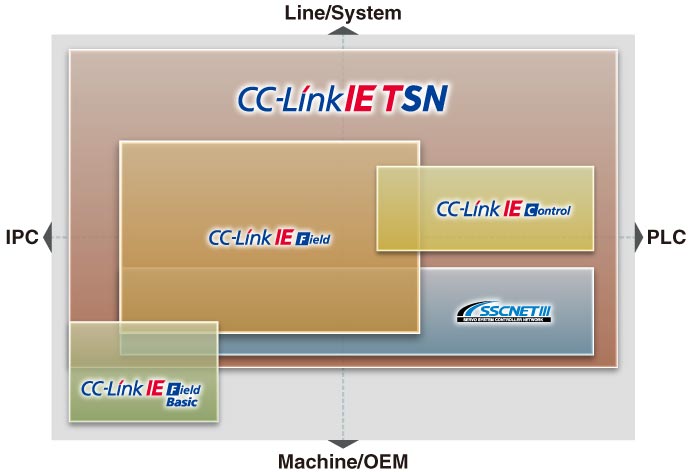

CC-Link IE TSN é uma rede industrial aberta que herda o diagnóstico fácil da rede de campo CC-Link IE, as comunicações de dados de grande capacidade da rede de controle CC-Link IE e os recursos de controle de movimento de alto desempenho do SSCNET. Por meio da incorporação da tecnologia TSN, essa rede aproveita ainda mais o desempenho do sistema de controle para criar uma rede integrada aberta com funcionalidade avançada.
Desempenho
As tendências atuais de fabricação estão utilizando IA e manutenção preditiva para garantir que alta produtividade e qualidade sejam alcançadas simultaneamente. Isso requer comunicação de alta velocidade e controle determinístico de grandes volumes de dados para sistemas de TI. A inovadora tecnologia de comunicação do CC-Link IE TSN aumenta o desempenho da comunicação, permite controle de movimento de alta precisão e controle de E/S de alta velocidade sem afetar adversamente o desempenho operacional.
Inteligência
Redes inteligentes que suportam comunicações industriais para realizar fácil configuração de dispositivos e manutenção preventiva são essenciais para operações eficientes. O CC-Link IE TSN oferece suporte a software de diagnóstico de terceiros, permitindo a solução de problemas de dispositivos de rede (incluindo Ethernet padrão). Os erros de eventos de rede são marcados com data e hora, permitindo que a causa real do erro seja facilmente avaliada. Além disso, a geração automática de arquiteturas e parâmetros do sistema de rede simplifica o comissionamento.
Conectividade
O CC-Link IE TSN é a chave para realizar a comunicação em tempo real em sistemas de manufatura que utilizam redes baseadas em Ethernet compatíveis com TCP/IP. Ele também permite que redes de terceiros e dispositivos Ethernet padrão, como sensores de visão e roteadores sem fio, sejam integrados e tem várias possibilidades de topologia em suporte a arquiteturas de sistema altamente escaláveis e flexíveis.
