O que é SSCNET?
A Mitsubishi inventou uma rede de sistema servo original “SSCNET” em busca de confiabilidade. SSCNET é uma rede óptica que realiza uma operação suave, de alta resposta e alta precisão em todos Circunstâncias.
*SSCNET (Controlador de Sistema Servo NETwork)
Operação suave, de alta velocidade e alta precisão
A tecnologia servo foi notavelmente avançada. SSCNET realiza alto desempenho e alta precisão dispositivos que não poderiam ser alcançados com comando de trem de pulso convencional ou comando analógico.
Houve problemas com o comando do trem de pulso e o comando analógico: o primeiro tinha um frequência de pulso limitada para um controle de alta velocidade e alta precisão, e este último era vulnerável ao ruído da linha, queda de tensão devido ao comprimento do cabo e desvio de temperatura.
O SSCNET, no entanto, resolve esses problemas e realiza operações mais suaves com alta velocidade e precisão. O sistema de comunicação serial de alta velocidade no SSCNET permite que o servo motor síncrono sistema de controlo e sistema da absoluto-posição a ser estruturado facilmente, e a conexão do um-toque com O conector simplifica a fiação.

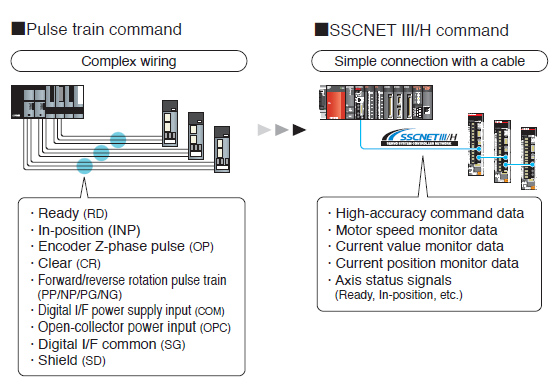

Fiação reduzida
O SSCNET só pode ser conectado inserindo o cabo dedicado nos conectores. Chega de complicado fiação é necessária.

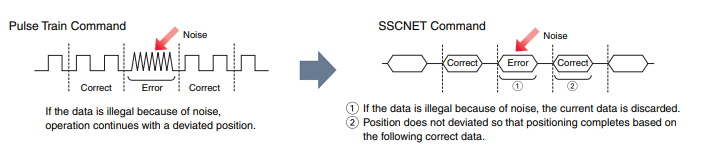

Confiabilidade aprimorada
A SSCNET oferece um alto grau de precisão e confiabilidade de comunicação com sua comunicação de dados. Quando ocorre um erro durante a comunicação, os dados atuais são descartados e os seguintes dados normais são usado.
Especificações SSCNETIII/H
| Item | SSCNETIII/H | ||
|---|---|---|---|
| Meio de comunicação | Cabo de fibra óptica | ||
| Cabo padrão para painel interno Cabo padrão para painel externo | Cabo de longa distância (Nota-1) | ||
| Velocidade de comunicação | 150 Mbps | ||
| Ciclo de Comunicação (Nota-2) | Enviar | 0,22 ms/0,44 ms/0,88 ms | |
| Receber | 0,22 ms/0,44 ms/0,88 ms | ||
| Eixos de controle máximo por sistema | Ciclo de comunicação 0,22 ms: 4 eixos/sistema Ciclo de comunicação 0,44 ms: 8 eixos/sistema Ciclo de comunicação 0,88 ms: 16 eixos/sistema | ||
| Distância de transmissão | Máximo de 20 m entre estações Distância total máxima 320 m (20 m x 16 eixos) | Máximo 50 m entre estações Distância total máxima 800 m (50 m x 16 eixos) | |
| Resistência ao ruído | ◎ | ||
(Nota-1): Produto de pedido especial.
(Nota-2): O ciclo de comunicação difere de acordo com as especificações do controlador.
